Nood-lamp

Boef, de aardlek spreekt aan: Op de tast naar de meterkast.... Hoewel, voor noodgevallen hebben we altijd nog onze multifunctionele smartphone als zaklamp bij de hand... Maar zou het niet handig zijn om een (led)lampje te hebben dat automatich AAN gaat als de netspanning weg valt ?

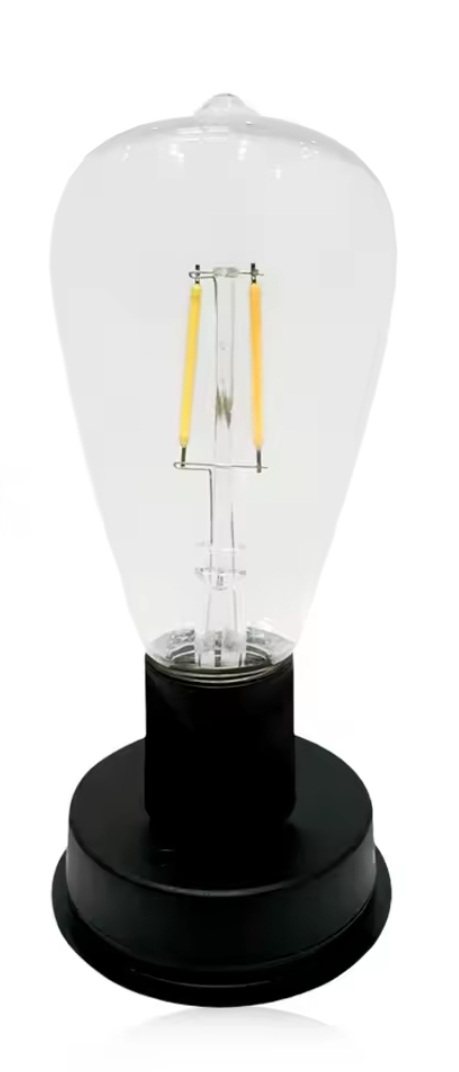

Als basis daarvoor dacht ik aan een (oud) solarlampje waarvan we de solar cel vervangen door een spanninkje uit het stopcontact.....

Zo'n solar lampje heeft een joule thief circuit (buck step-up) en kan, afhankelijk van de uitvoering, meerdere leds voeden vanuit één NiCd accu-cel. Het voordeel van zo'n joule thief is dat er maar één batterij nodig is en deze bij gebruik tot de laatste druppel wordt uitgeknepen!

Na wat meten aan een oud solar lampje kwam ik tot de volgende bevinding: Zo'n schakeling heeft geen echt laadcircuit, dus de eigenschap van het solar plaatje is de enige begrenzing voor de laadstroom en spanning van de accu. Maar 0,5 V 'solar' spanning blijkt al voldoende om een 'dag' situatie na te bootsen en dat vraagt slechts 14 uA. Zodra de solar spanning hoger wordt dan de accu spanning gaat er een laadstroom lopen. Echter, in het gebied tussen 0,5 en 1,2 V wordt de accu niet geladen, maar levert hij ±80 uA aan het IC (een soort 4 pins transistor). Dat is weliswaar weinig, maar zonder 'zon' is dat wel een 24/7 voortdurende ontlading van de batterij. De oplossing hiervoor is de 'solar' spanning naar 1,2 V brengen en het 'lichtnet' die 80 uA laten compenseren. In dat geval gaat er een kleine laadstroom naar de NiCd accu. En wanneer we de NiCd accu eventueel vervangen door een Alkaline batterij zal deze echt niet lijden onder een paar uA 'laadstroom'.

De toevoeging voor deze nood-lamp aan zo'n solar lampje zijn: een stekker, 2 weerstanden van 1,5Mohm, een stuk soepel snoer, een brugcel, een condensator (bv. 0,1uF) en 2 diodes (bv. 1n4148).

PS: Vanuit wat sloopobjecten had ik nog een aantal kleine brugcelletjes
liggen en daarmee een kleinere vervanger voor de twee 1N4148 diodes.

Er is weliswaar geen galvanische scheiding van het lichtnet, maar met de weerstanden IN de stekker (een weerstand per stekkerpin) is het net zo veilig als het gebruik van een 230 Volt spanningszoeker-schroevendaaier.

En we kunnen het lampje ook als sfeer lichtje gebruiken door de stekker UIT het stopcontact te nemen! Leuke stunt naar de visite!

Heb je vragen of opmerkingen? Stuur me een berichtje en je krijgt alle gewenste informatie!
