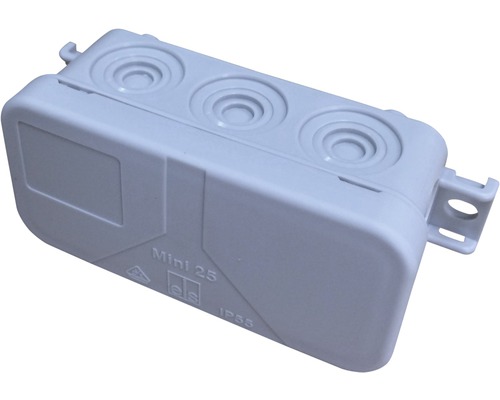

Voor een Meshcore (of Meshtastic) node worden diverse 3D geprinte behuizingen aangeprezen. Ze mogen er dan gelikt uitzien, maar goedkoop zijn ze zeker niet! Bij de bouwmarkt zijn fraaie zacht plastic kabel lasdozen verkrijgbaar met een interesant prijskaartje. Zo heb je van o.a. het merk f-tronic een mooi doosje van 85x85x40mm en een maatje groter van 100x100x40mm. Maar voor mijn (nood) node viel mijn oog op een doosje van 84x43x40 van het merk Spelsberg ( €0,80 Hornbach). Het is IP55 druipwater dicht en voorzien van montage lipjes.

Aangezien een Heltec v3 printje slechts 50x25x10mm meet past dat er, samen met een (ronde) lion accu prima in. Om een externe voeding mogelijk te maken voor o.a. het laden van de accu en langdurig gebruik, een kleine Buck step down converter erbij om hem met een universele AC/DC adapter of via de sigaretten-aansteker aansluiting van de auto te kunnen gebruiken.

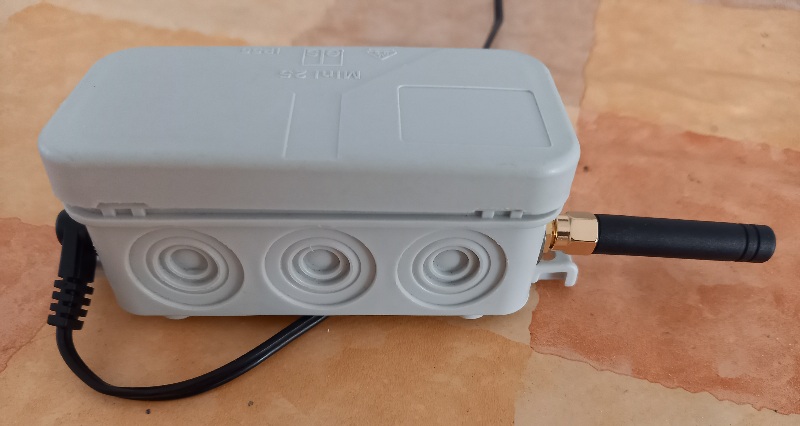

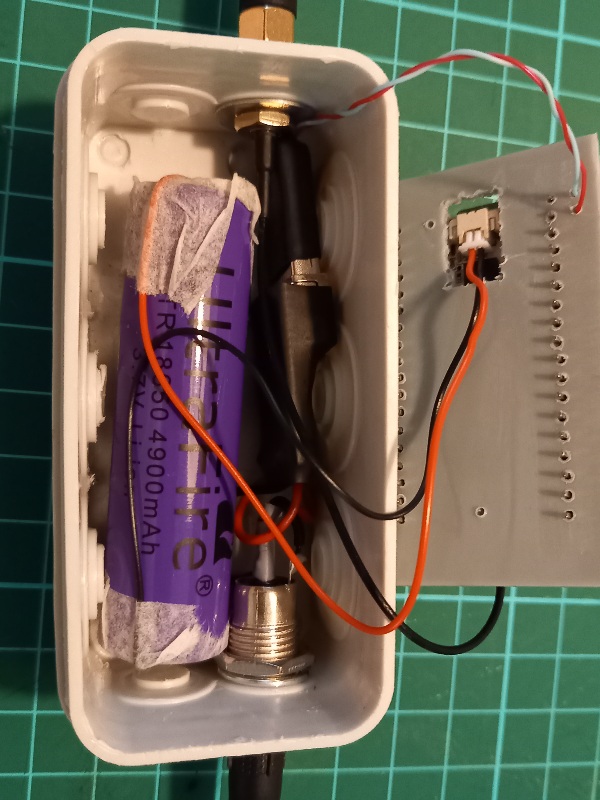

De korte zijden van het doosje heeft twee wartel "gaten" naast elkaar, dus de SMA antenne aansluiting (asymmetrisch) aan de bovenzijde en aan de onderkant een 2,5mm 12v power chassisdeel er recht tegenover. Op de bodem is genoeg ruimte voor een 18650 model lion accu en de 12/5v converter.

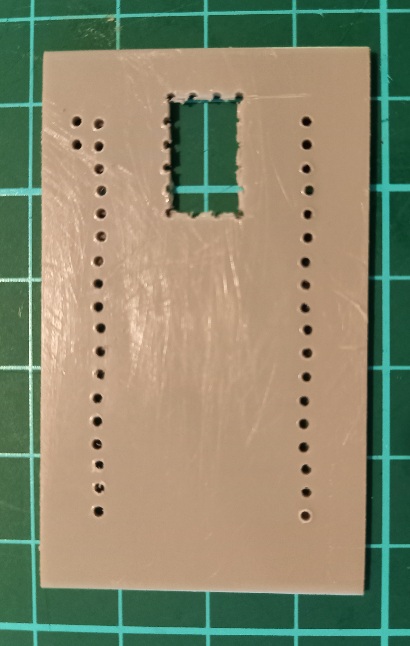

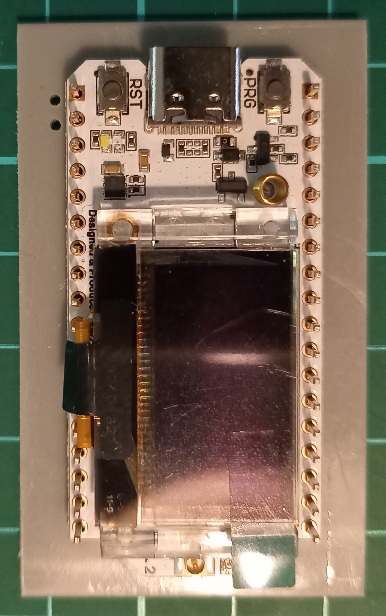

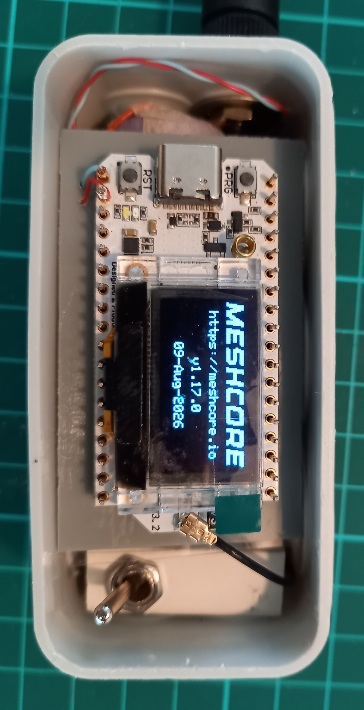

Daarboven een stukje dun PVC van 36mm breed met daarin 2 rijen gaatjes voor de headerpinnen en een opening voor het accu stekkertje. Ik gebruik de headers met de lange pinnen omhoog en slechts de GND en 5V pin gesoldeerd. De rest dient enkel voor het fixeren van de print. En omdat het een NOOD-node is, heb ik de accu voor de zekerheid van een schakelaartje voorzien! Het mag dan wat passen en meten zijn, maar compacter dan dit kan het haast niet.

Door op de 12v aansluiting twee weerstanden (470k/56k) als spannings- deler te solderen en het knooppunt ervan aan te bieden op pin 33 van de Heltec kan 12 volt voedingsspanning als 1200mV (dus twee cijfers achter komma) bij de telemetrie informatie vermeld worden. (Daarvoor is wel een toevoeging aan de C++ source code nodig!)

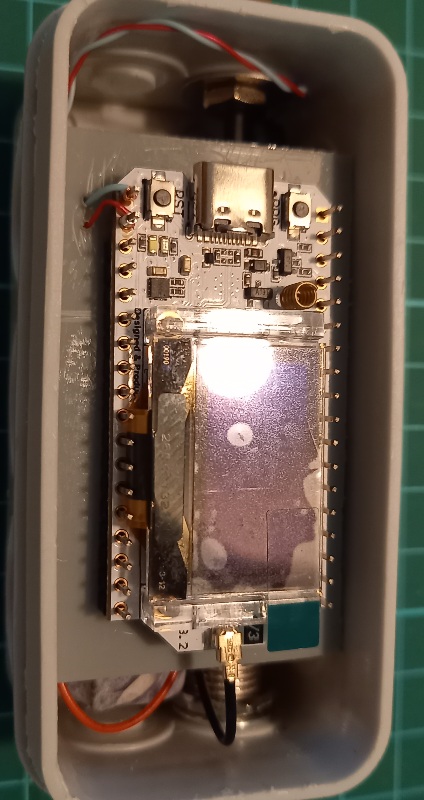

Het deksel van het doosje houdt alles op z'n plaats en kan desgewenst (..) van een opening worden voorzien waardoor het display zichtbaar is en twee gaatjes voor knopjes om de PRG en RST drukknopjes te bedienen...

Voor de verbindingen met de Heltec (GND, 5V, p33) kun je stukjes isolatie van een 0,75² electradraad gebruiken. Het blanke uiteinde van het aan te sluiten draadje erin en dan op de headerpin schuiven! (Of je gebruikt een WireWrap verbinding!)

Ten slotte nog een tip voor de antenne: Het vaak meegeleverde rubber ducky is een helix coil antenne en sowieso een matig presterende antenne. Door hier een stukje recht cu draad van 16,5cm (1/2 golf) tegenaan te plakken krijg je tot wel 6dB winst.

Alles met elkaar een ideale node voor in de rugzak, in de auto of thuis, die in noodgevallen met elke DC spanning tussen 6 en 24 volt gevoed kan worden!

Linkjes:     Heltec v3     Buck 5v voeding

Heb je vragen of opmerkingen? Stuur me een berichtje en je krijgt alle gewenste informatie!
