Sinds ik voor de lol één zonnepaneel heb (ja, ja, slecht één!) , kwam ik er achter dat mijn zekeringenkast hopeloos verouderd is: Geen hoofdschakelaar (was in de nieuwbouw van de 90er jaren niet verplicht) en slechts één fase (terwijl de slimme e-meter inmiddels wel drie fase aanbiedt). Dus zou ik upgraden naar drie fasen, welke fase krijgt dan de zonne stroom? En het zelfde geldt voor een toekomstige zonne-accu !

Aangezien mijn zonnestroom bedoeld was als compensatie voor de 24/7 stille gebruikers heb ik gekozen voor de fase die de mechanische ventilatie voedt, de vijverpomp, de diepvriezer en alle internet spullen zoals het glasmodem, fritzbox en de web(site)server. Met elkaar ruim 100 Watt. Wat de zon overdag meer opwekt dan ik zelf gebruik wil ik binnenkort in twee oude autoaccu's stoppen waarmee ik 's nachts de converter weer kan voeden. (daarover straks meer...)

Maar stel je eens voor dat er een power blackout plaatsvindt, kan je dan gebruik maken van je zonnepanelen? Helaas, die stoppen er ook mee, want dat is voorwaarde voor onze veiligheid! Hoe weet je anders van welke "kant" de spanning komt? Maar puur technisch gezien zou dat wel kunnen! Het enige wat moet gebeuren is via de hoofdschakelaar het huis solitair maken en daarna de converter met een UPS voor het lapje houden dat er wel (!) netspanning is....

Maar die USP koppelen mag natuurlijk NOOIT als de netspanning er WEL is. Bij een blackout wil je natuurlijk spanning op alle groepen in huis en de oplossing daarvoor is echt geen Rocket Science. Ik heb inmiddels een offerte uitstaan voor een nieuwe zekeringen kast. En die wil ik laten voorzien van een drie fasen stopcontact. De zekering daarvan wil ik pal naast de hoofdschakelaar laten plaatsen zodat ik er een mechanische vergrendeling op kan maken. Die vergrendeling moet ervoor zorgten dat het "kracht" stopcontact enkel aan het huisnet verbonden kan worden als de hoofdschakelaar UIT staat, en de hoofdschakelaar niet ingeschakeld kan worden zonder dat dat stopcontact weer VRIJ geschakeld is.

De truc is uiteindelijk dat er op deze manier veilig een UPS aangesloten kan worden die op zijn beurt alle drie, dan met elkaar doorverbonden, fasen kan voeden. Het praktische resultaat is te vergelijken met een camping situatie waarbij je hooguit 2 tot 4 Amp (max 500 tot 1000 Watt) kunt gebruiken. Dat is genoeg voor de gebruikelijke verlichting en een beperkt huishoudelijk gebruik zoals de nodige ventilatie en de koelkast, aangevuld met typische camping artikelen zoals een waterkoker, een koffiezetter en een warmtebron van slechts een paar honderd Watt.

Om te voorkomen dat de UPS door de aankoppeling zichzelf weer van spanning gaat voorziet, wordt de UPS gevoed vanuit een stopcontact wat via een extra schakel contact (mechanisch verbonden) van de hoofdschakelaar. Zodra de UPS de netspanning vervangt gaan ook de solar panelen en solar accu weer functioneren. En heb je wel tig panelen op je dak, dan kun je daarmee, bij voldoende solar vermogen, overdag zelfs elektrisch koken of de was doen.....

Met een solarpaneel van 450 Watt en een inverter van 700Watt wordt er bij mij op piekmomenten 500 Watt opgewekt. Met een tweede solar paneel erbij kan ik dat aangevuld tot 700 Watt, maar wat te doen met de 250 Watt overproductie? Met twee panelen kan in de vroege morgen en de late middag wel een hoger rendament gemaakt worden, maar op de piekmomenten kan die overproductie (1000 Watt) wel schade aanrichten.... Met een eenvoudig proces in bv een PLC schakelt het tweede paneel bijtijds om naar de accu's om deze te laden, om in de nachtelijke uren deze accu's de convertor de gespaarde energie weer nuttig te laten gebruiken. Het idee ligt nu nog op de tekentafel, maar wie weet.... binnenkort.

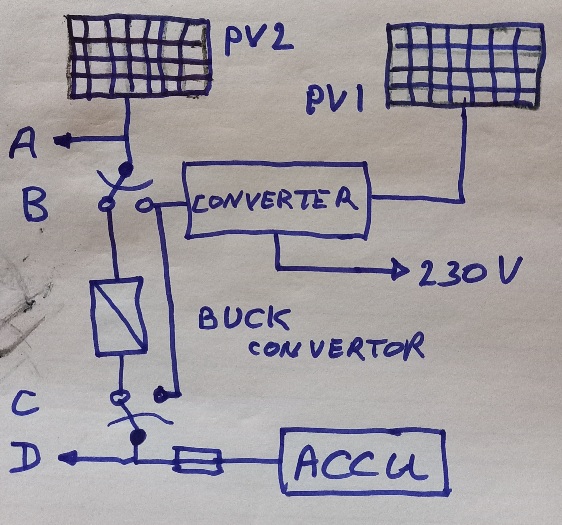

Hier het ruwe idee....

Relais A geeft aan of er solar energie is.

Relais B bepaalt de tweede solar route.

De buck stepdown regelt de accu lading.

Relais C koppeling accu en omvormer.

Relais D bewaakt de accu conditie.

Heb je vragen of opmerkingen? Stuur me een berichtje en je krijgt alle gewenste informatie!
